介绍可编程旋转和比例系数的功能与编辑方法
1)功能 在当前的平面G17或G18或G19中执行旋转，值为RPL=…,单位是度。
2)编程
ROT RPL=… ；可编程旋转，删除以前的偏移，旋转，比例系数和镜像指令
AROT RPL=… ；可编程旋转，附加当前的指令
ROT ；没有设定值，删除以前的偏移，旋转，比例系数和镜像
ROT/AROT 指令要求一个独立的程序段

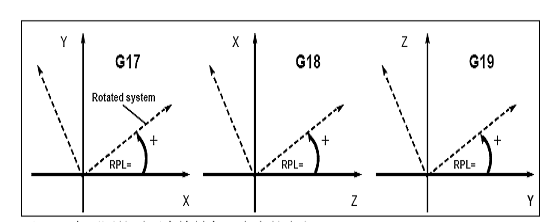

（在不同的平面下旋转角正方向的定义）
1).功能：用SCALE,ASCALE可以为所有坐标轴编程一个比例系数，按此比例使所给定的轴放大或缩小。 当前设定的坐标系用作比例缩放的参数标准。
2).编程：
SCALE X...Y...Z... ;可编程的比例系数，清除所以有关偏移、旋转、比例系数、镜像的指令
ASCALE X...Y...Z... ;可编程的比例系数，附加于当前的指令
SCALE ;不带数值，清除所以有关偏移、旋转、比例系数、镜像的指令

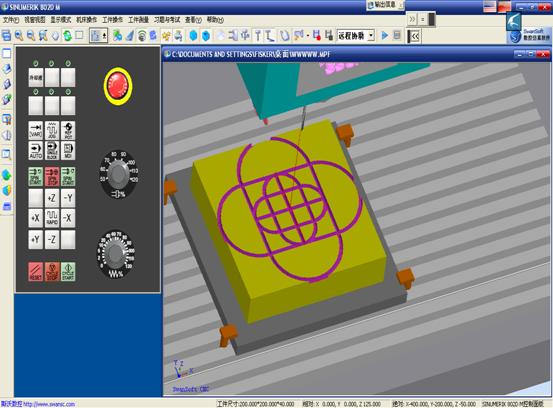

举例
1) 程序编辑与祥解
M03S1000
M06T01
G17G90
G54G0X0Y0Z100
R1=1 （定义参数R1=1）
MARKE1: (定义MARKE1；MARKE1为标记符，跳转目标程序段)
ASCALE X=R1 Y=R1 （可编程的比例系数，附加于当前的指令,X、Y方向缩放值定义等于R1）
R2=0 （定义参数R2=0）
MARKE2: (定义MARKE2；MARKE2为标记符，跳转目标程序段)
AROT RPL=R2 (可编程旋转，附加当前的指令,定义旋转的角度等于R2)
G0X0Y0
G1Z-5F200
G1X-50Y0
Y50
G02X50CR=25
G01Y0
X0
Z5
R2=R2+90 （执行到这里每一次R2的值加上90）
IF R2<=270 GOTOB MARKE2 （如果R2小于或等于270度，执行跳转到MARKE2）
R1=R1*0.5 （执行到这里每一次R1的值乘以0.5）
IF R1>=0.5 GOTOB MARKE1 （如果R2大于或等于0.5，执行跳转到MARKE1）
M5
M30
（图1）
（图2）
(图3)
SINUMERIK 802DM、SINUMERIK 810/840 DM的可编程旋转和比例系数，简单的说就是旋转和缩放，上面所举的例子也是比较典型的例子，通过SINUMERIK系统独特的参数编程把一个稍微复杂的工件的程序的编辑出来。旋转和缩放放在一个程序里，通俗易懂，让编程更加方便！
